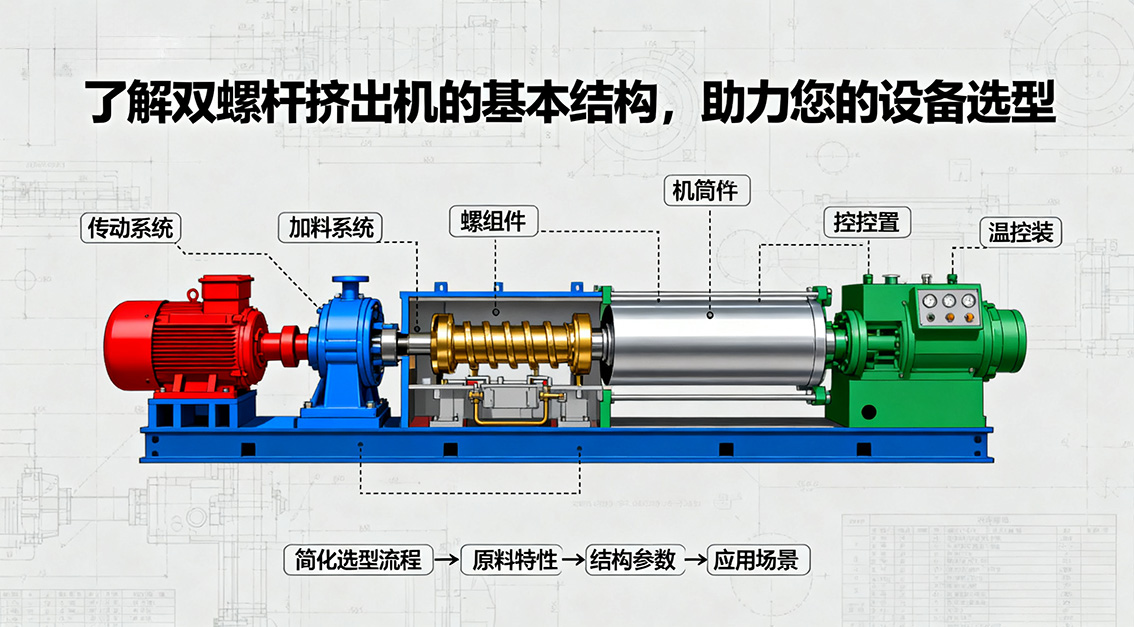

了解雙螺桿擠出機的基本結構，助力您的設備選型
[ 時間：2025-09-24 閱讀：162次 ]
在塑料、建材等行業的生產設備采購中，雙螺桿擠出機的選型往往是關鍵環節。不少采購者僅關注設備產能、價格等表面參數，卻忽略了對雙螺桿擠出機基本結構的認知，導致選購的設備與生產需求不匹配，出現塑化不均、能耗過高、易損件更換頻繁等問題。實際上，雙螺桿擠出機的基本結構直接決定了其適配物料、生產效率與穩定性，只有深入了解核心部件及功能，才能在選型時精準匹配自身需求。本文將詳細講解雙螺桿擠出機的主要部件及功能，包括螺桿設計、喂料系統、混合室及加熱冷卻裝置等，同時結合青島鑫泉塑料機械有限公司在結構優化上的專業成果，為您的設備選型提供科學參考。
雙螺桿擠出機的整體性能由各核心部件協同作用決定，每個部件的設計與功能都針對物料加工的不同環節，以下從四大關鍵部件展開詳細說明：
螺桿是雙螺桿擠出機實現物料輸送、壓縮、塑化與混合的核心部件，其結構設計直接影響物料加工效果。從結構來看，螺桿通常分為輸送段、壓縮段與計量段：
輸送段：位于螺桿前端，主要功能是將喂料系統送入的物料穩定輸送至后續環節，需具備良好的物料抓取能力，避免打滑；
壓縮段：中間區域，通過螺棱導程減小、螺槽深度變淺，對物料進行壓縮、排氣，去除物料中的水分與揮發分，為塑化做準備；
計量段：末端部分，將塑化均勻的物料定量、定壓輸送至機頭，確保擠出量穩定。
不同應用場景對螺桿的參數要求差異顯著，例如加工高填充改性塑料需螺桿具備更強的剪切力，而加工熱敏性物料則需降低螺桿剪切強度。青島鑫泉塑料機械在螺桿設計上積累了 15 年技術經驗，其 “XQ 系列雙螺桿擠出機” 的螺桿采用高強度合金材質（Cr12MoV + 表面氮化處理），耐磨耐腐蝕性能較普通螺桿提升 2 倍以上；同時可根據客戶加工物料特性，定制螺棱寬度、導程與長徑比，例如針對某改性塑料企業的碳酸鈣高填充需求，設計了 “漸變式壓縮段 + 加強混合螺棱” 的螺桿結構，使物料填充量提升至 60% 時仍保持均勻塑化，解決了傳統螺桿易出現的物料團聚問題。
喂料系統的功能是將待加工物料均勻、連續地送入螺桿腔體內，若喂料不均，會導致螺桿內物料量波動，進而引發擠出量不穩定、塑化質量下降。優質的喂料系統需具備兩大核心能力：
精準控制能力：可根據螺桿轉速、擠出需求調節喂料量，避免過量喂料導致螺桿負載過高，或喂料不足造成產能浪費；
適配多物料能力：針對不同流動性、顆粒度的物料（如粉末、顆粒、纖維料），能通過結構調整避免 “架橋”（物料在料斗內結塊堵塞）。
青島鑫泉的雙螺桿擠出機喂料系統采用 “變頻調速電機 + 螺旋式喂料螺桿” 組合設計，搭配料位傳感器實時監測料斗內物料量，當物料低于設定值時自動補料，喂料精度控制在 ±2% 以內；針對流動性差的粉末物料，還可加裝 “振動破拱裝置”，有效解決架橋問題。某生物降解塑料企業曾反饋，使用傳統喂料系統加工 PLA 粉末時，日均因架橋停機 3-4 次，改用青島鑫泉的定制化喂料系統后，每月停機次數降至 1 次以下，生產效率提升 12%。
混合室是雙螺桿擠出機中物料進行深度混合、分散的區域，其結構設計需兼顧剪切強度與混合效率，尤其針對多組分物料（如基礎樹脂 + 改性劑 + 填充劑），需通過合理的內部結構確保各組分均勻分散，避免出現局部濃度過高的情況。
容積設計：混合室容積需與螺桿轉速、喂料量匹配，容積過小易導致物料停留時間不足，混合不充分；容積過大則可能造成物料滯留、過熱降解；
內部結構：部分混合室會內置攪拌齒、屏障螺棱等結構，增強物料的剪切與翻轉效果，提升混合均勻性。
青島鑫泉在混合室設計上采用 “漸擴式容積 + 可拆卸攪拌模塊” 方案：混合室前段容積較小，確保物料快速達到塑化溫度；后段容積漸擴，為物料提供充足混合時間；同時客戶可根據混合需求，選擇加裝 “密煉式攪拌齒” 或 “低剪切攪拌塊”，適配不同物料特性。例如某色母粒生產企業，原設備混合室無法實現顏料均勻分散，導致產品色差超標率達 8%，青島鑫泉為其加裝定制化密煉攪拌模塊后，色差超標率降至 1.5% 以下，產品合格率顯著提升。
物料在雙螺桿擠出機內的塑化、混合過程對溫度極為敏感，溫度過高易導致物料降解、變色，溫度過低則塑化不完全，因此加熱冷卻裝置需具備精準控溫能力，實現對螺桿與機筒的分區溫度控制。
加熱系統：通常采用電加熱圈（分段式布局），可針對螺桿不同區段（輸送段、壓縮段、計量段）設定不同加熱溫度，確保物料逐步塑化；
冷卻系統：分為機筒冷卻與螺桿冷卻，機筒多采用風冷或水冷套，螺桿則通過中心通油或通水冷卻，避免局部溫度過高。
青島鑫泉的雙螺桿擠出機加熱冷卻裝置采用 “PID 智能溫控系統 + 分區獨立控溫” 技術：將機筒與螺桿分為 5-8 個溫控區，每個區域的溫度控制精度可達 ±1℃；同時冷卻系統配備 “智能啟停模塊”，當溫度低于設定值時自動關閉冷卻，高于設定值時快速啟動，避免溫度波動。某管材生產企業使用青島鑫泉設備加工 PVC 管材時，曾因傳統設備溫控精度差（波動 ±5℃）導致管材內壁出現麻點，改用鑫泉設備后，溫控精度提升，管材表面光滑度達標率從 85% 提升至 99%。
青島鑫泉塑料機械有限公司深耕雙螺桿擠出機領域 15 年，始終以 “結構優化提升設備性能” 為核心研發方向，通過對各核心部件的技術迭代，形成了差異化競爭優勢，其技術成果不僅體現在部件設計上，更通過實際案例驗證了結構優化對生產效率的提升作用。
不同于行業內 “標準化設備批量生產” 的模式，青島鑫泉可根據客戶的加工物料、產能需求與產品標準，提供全流程結構定制服務：從前期上門調研生產場景，分析物料特性（如流動性、熱敏性、填充量），到后期優化螺桿參數、調整混合室結構、匹配喂料與溫控系統，形成 “一對一” 的設備方案。
例如某包裝材料企業需加工 PE/EVA 共混物料（熱敏性強、易降解），傳統雙螺桿擠出機因螺桿剪切力過大、溫控精度差，導致物料降解率達 5%。青島鑫泉為其定制了 “低剪切螺桿（增大螺槽深度、減小螺棱剪切角）+ 精準溫控系統（±0.5℃精度）”，同時優化混合室容積，使物料停留時間縮短 20%，最終物料降解率降至 0.8%，完全滿足客戶生產標準。
青島鑫泉在核心部件的材質選擇與工藝處理上嚴格把控，從源頭提升結構可靠性，減少易損件更換頻率與故障停機時間：
螺桿采用 “高強度合金 + 多道熱處理工藝”，使用壽命可達 3-5 年，較行業平均水平（1.5-2 年）延長 1 倍；
喂料系統的傳動部件采用進口軸承，磨損率降低 30%；
加熱冷卻裝置的加熱圈采用耐高溫陶瓷材質，使用壽命提升至 8000 小時以上。
某塑料改性企業使用青島鑫泉的雙螺桿擠出機后反饋，設備年均故障停機時間從傳統設備的 40 小時降至 15 小時，易損件年更換成本從 2 萬元降至 8000 元，顯著降低了運維壓力與成本。
青島鑫泉將結構優化與智能技術結合，在核心部件上加裝數據監測與控制模塊，幫助客戶實現精細化操作：
螺桿部位加裝扭矩傳感器，實時監測負載變化，避免過載損壞；
喂料系統配備觸摸屏控制界面，可一鍵存儲不同物料的喂料參數，切換生產時無需重新調試；
加熱冷卻系統與 PLC 控制系統聯動，自動記錄溫度曲線，便于追溯生產過程。
這種 “結構 + 智能” 的設計，讓操作人員無需專業技術背景也能快速上手，某中小管材企業的新員工經過 1 天培訓，即可獨立操作青島鑫泉的雙螺桿擠出機，解決了傳統設備 “操作門檻高、易出錯” 的問題。
了解雙螺桿擠出機的基本結構后，如何將結構特性與自身生產需求結合，實現科學選型？可從以下三個維度入手，同時參考青島鑫泉的定制化方案優勢，精準匹配設備：
不同物料對螺桿剪切力、混合室剪切強度的需求不同：
若加工高填充物料（如碳酸鈣填充 PP），需選擇 “高剪切螺桿（小導程螺棱）+ 加強型混合室”，確保填充劑均勻分散，青島鑫泉可定制螺棱硬度達 HRC60 以上的螺桿，應對高磨損；
若加工熱敏性物料（如 PVC、PLA），需選擇 “低剪切螺桿（大導程、淺螺槽）+ 短停留時間混合室”，同時搭配高精度加熱冷卻系統，青島鑫泉的 ±0.5℃溫控精度可有效避免物料降解；
若加工多組分共混物料（如 PE + 玻纖），需選擇 “分段式混合室（前段預混 + 后段精混）”，青島鑫泉可加裝玻纖專用導入通道，減少玻纖斷裂。
產能需求直接關聯螺桿長徑比（螺桿有效長度與直徑的比值）與喂料系統的最大喂料量：
小產能需求（如實驗室研發、小批量生產，產能 50-100kg/h）：適合長徑比 30:1-36:1 的螺桿，喂料系統選擇小型變頻式，青島鑫泉的 “XQ-35 型雙螺桿擠出機” 即為此類場景設計；
中大型產能需求（如工業化生產，產能 200-500kg/h）：需長徑比 38:1-48:1 的螺桿，喂料系統選擇大容積料斗 + 雙螺旋喂料，青島鑫泉可定制 500L 料斗的喂料系統，滿足連續生產需求。
需注意的是，并非長徑比越大越好，過長的螺桿會增加物料停留時間，可能導致熱敏性物料降解，需結合物料特性綜合判斷。
產品質量（如擠出均勻度、表面光滑度）對加熱冷卻系統的精度要求較高：
若生產高精度管材、片材，需加熱冷卻系統的溫度波動控制在 ±1℃以內，青島鑫泉的 PID 智能溫控系統可滿足此需求；
若生產對擠出量穩定性要求高的產品（如醫用塑料配件），需選擇配備 “計量段壓力傳感器 + 自動調節模塊” 的設備，青島鑫泉可在螺桿計量段加裝壓力監測裝置，實時調整喂料量與螺桿轉速，確保擠出量波動≤1%。
雙螺桿擠出機的基本結構是其性能的 “基石”，螺桿設計、喂料系統、混合室及加熱冷卻裝置的協同作用，決定了設備對物料的適配性、生產效率與穩定性。通過本文對核心部件及功能的解析，相信您已對雙螺桿擠出機的基本結構有了深入認知，而青島鑫泉塑料機械在結構優化、定制化設計上的專業實力，更能為您的選型提供 “從結構匹配到實際應用” 的全流程支持 —— 無論是針對特殊物料的螺桿定制，還是結合產能的系統優化，青島鑫泉都能通過20 年的技術積累，提供適配的雙螺桿擠出機方案。
希望本文的結構解析與選型建議，能幫助您在雙螺桿擠出機采購中避開 “盲目選型” 的誤區，精準找到與生產需求匹配的設備，為企業提升生產效率、保障產品質量奠定基礎。若您需要進一步了解某類物料對應的結構設計方案，可聯系青島鑫泉的技術顧問，獲取一對一的選型指導。
